Zespoły pompowe do prób hydrostatycznych do 1000 bar

Przemysłowy zespół pompowy URACA do prób hydrostatycznych 800/1000 bar, wydajność 19 dm³/min, sterowanie pneumatyczne z rejestracją przebiegu próby.

Wysokociśnieniowa pompa 3-nurnikowa URACA do prób hydrostatycznych do 1000 bar
800/1000 bar
Zespoły wysokociśnieniowe

Zespoły pompowe do prób hydrostatycznych do 1000 bar to zaawansowane, przemysłowe urządzenia oparte na poziomej pompie 3-nurnikowej produkcji URACA, napędzanej silnikiem elektrycznym 37 kW poprzez sprzęgło podatne. Osiągają ciśnienie robocze 800 lub 1000 bar przy wydajności 19 dm³/min, co pozwala na próby wytrzymałościowe i szczelnościowe obiektów o dużej pojemności — rurociągów przesyłowych, zbiorników ciśnieniowych i armatury wysokociśnieniowej.

Pompa wspomagająca zapewnia właściwe ciśnienie ssawne i szybkie wstępne napełnienie testowanego obiektu, a dwustopniowy układ filtracji (100 µm i 25 µm) chroni układ przed zanieczyszczeniami medium. Sterowanie odbywa się pneumatycznie: zawór przełączający automatycznie przechodzi na pracę bezciśnieniową po osiągnięciu ciśnienia testowego, a zawór zwrotny utrzymuje je w obiekcie przez cały czas obserwacji szczelności.

Przetwornik ciśnienia 0–1600 bar z dokładnością 0,5% umożliwia precyzyjny odczyt i automatyczne zakończenie narastania ciśnienia, a opcjonalny rejestrator pozwala udokumentować przebieg całej próby. Maszyna sterowana jest z szafy sterująco-zasilającej z pulpitem kontrolnym.

Ważne informacje

  • Maszyna dostarczana kompletnie zmontowana, gotowa do pracy.

Cechy i parametry

  • Ciśnienie robocze: 800 lub 1000 bar
  • Wydajność: 19 dm³/min
  • Silnik główny 37 kW, 400V / 50Hz, 500 obr/min
  • Medium robocze: czysta woda, maks. temp. 50°C
  • Sterowanie pneumatyczne zaworów (rozdzielacz elektro-pneumatyczny 3/2-drogowy)
  • Przetwornik ciśnienia 0–1600 bar, dokładność 0,5%
  • Opcjonalna rejestracja przebiegu próby
  • Szafa sterująco-zasilająca: przewód 20 m, wtyczka 63 A
  • Przewód hydrauliczny tłoczny 5 m

Parametry techniczne

Napęd

Rodzaj napędu
elektryczny
Moc silnika głównego
37 kW
Obroty silnika głównego
500 obr/min
Napięcie zasilania
400 V, 50 Hz

Parametry pracy

Maksymalne ciśnienie robocze
800 lub 1000 bar
Wydajność
19 dm³/min
Medium robocze
czysta woda
Maksymalna temperatura medium
50°C

Budowa urządzenia

  1. Pozioma pompa 3-nurnikowa URACA

    Serce układu — generuje ciśnienie testowe do 800 lub 1000 bar przy wydajności 19 dm³/min, zapewniając stabilne dobijanie ciśnienia nawet w dużych obiektach.

  2. Napęd: silnik elektryczny 37 kW ze sprzęgłem podatnym

    Silnik główny 500 obr/min, 400V/50Hz, sprzęgnięty z pompą sprzęgłem podatnym (osłoniętym); na życzenie klienta możliwe też przeniesienie napędu pasowe.

  3. Pompa wspomagająca (wirowa)

    Zapewnia odpowiednie ciśnienie ssawne na wlocie pompy wysokociśnieniowej i umożliwia szybkie wstępne napełnienie testowanego obiektu wodą z sieci.

  4. Dwustopniowy układ filtracji

    Filtr wstępny 100 µm na ssaniu pompy wspomagającej oraz filtr dokładny 25 µm na ssaniu pompy wysokociśnieniowej chronią układ przed zanieczyszczeniami mogącymi zafałszować wynik próby.

  5. Zawór przełączający i bezpieczeństwa (pneumatyczny)

    Umożliwia rozruch pompy bez ciśnienia, załączenie ciśnienia po starcie próby i automatyczne przełączenie na pracę bezciśnieniową po osiągnięciu ciśnienia testowego.

  6. Zawór zwrotny

    Separuje pompę od badanego obiektu i automatycznie utrzymuje w nim osiągnięte ciśnienie testowe po przełączeniu maszyny na pracę bezciśnieniową — kluczowy przy obserwacji szczelności.

  7. Zawór spustowy (pneumatyczny)

    Umożliwia kontrolowany spust ciśnienia z badanego obiektu po zakończeniu próby, sterowany elektro-pneumatycznie.

  8. Presostat ciśnienia ssącego

    Wyłącza pompę przy zbyt niskim ciśnieniu ssania (próg 2 bar), zapobiegając niebezpiecznej dla pompy pracy „na sucho”.

  9. Zawór przepustowy-bypass

    Umożliwia wstępne napełnienie badanego obiektu z pominięciem pompy wysokociśnieniowej, bezpośrednio z sieci wodnej.

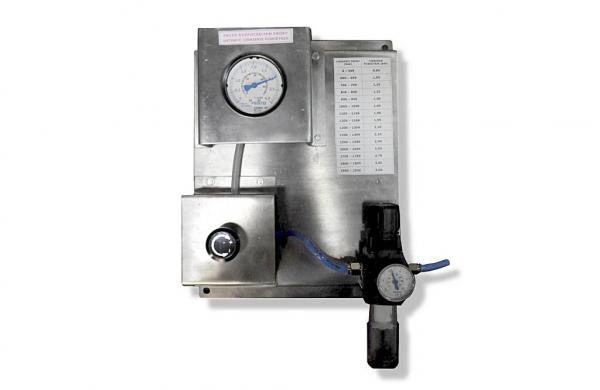

  10. Zawór kontrolny i regulator ciśnienia powietrza

    Precyzyjny zawór iglicowy (4000 bar/DN3) z ręcznym pokrętłem pozwala operatorowi kontrolować prędkość narastania ciśnienia — istotne przy obiektach o małej objętości; zawór redukcyjny ustala ciśnienie powietrza sterującego zaworem bezpieczeństwa.

  11. Przetwornik ciśnienia 0–1600 bar

    Dokładność 0,5% — umożliwia odczyt wartości ciśnienia na wyświetlaczu, automatyczne zakończenie narastania ciśnienia po osiągnięciu wartości testowej oraz opcjonalną rejestrację przebiegu próby.

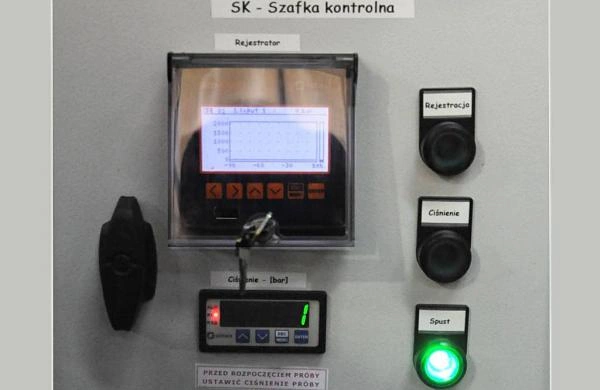

  12. Szafa sterująco-zasilająca z pulpitem kontrolnym

    Przewód zasilający 20 m z wtyczką 63A oraz pulpit z rejestratorem i przyciskami sterowania pozwalają operatorowi obsługiwać próbę z bezpiecznej odległości.
