Zespół Pompowy Testowy ZPT-E 200/15

Mobilny elektryczny zespół pompowy 3-nurnikowy do prób hydrostatycznych: 20–200 bar, 15 dm³/min, na wózku kołowym.

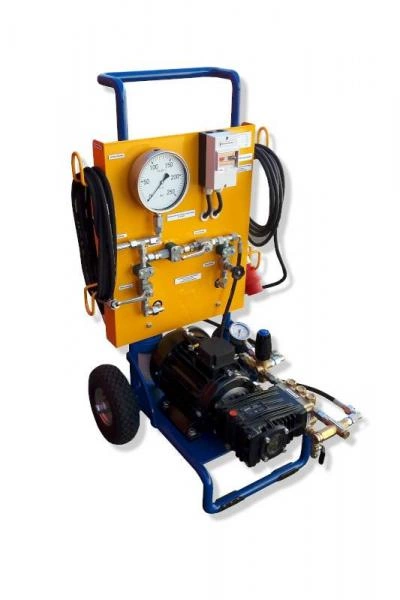

Zespół Pompowy Testowy ZPT-E 200/15 — widok ogólny z przodu
200 bar / 15 l/min
Zespoły pompowe

Zespół Pompowy Testowy ZPT-E 200/15 to mobilne urządzenie elektryczne do prób ciśnieniowych zamkniętych układów — zaślepionych rurociągów, zbiorników i podobnych obiektów — wodą o parametrach wody pitnej, emulsją wodno-olejową lub lekkimi olejami mineralnymi (np. HLP 5). Sercem układu jest pompa 3-nurnikowa o zakresie ciśnienia roboczego 20–200 bar i wydajności 15 dm³/min, napędzana silnikiem elektrycznym 5,5 kW (400V, 3-fazowy, IP54, 1500 obr/min).

Zbiornik buforowy o pojemności 30 dm³ z zaworem pływakowym zapewnia ciągłe zasilanie pompy medium podczas próby, a filtr dokładny 50 µm na zasilaniu chroni układ przed zanieczyszczeniami mogącymi zafałszować wynik. Zespół zaworowy z precyzyjnym manometrem pozwala dokładnie odczytać i utrzymać ciśnienie próbne.

Całość zamontowana na wózku kołowym, dostarczana kompletnie zmontowana i gotowa do pracy — waga ok. 90 kg (z pustym zbiornikiem), wymiary 1190 × 840 × 540 mm.

Ważne informacje

  • Urządzenie przeznaczone do pracy dorywczej, nie ciągłej.

Parametry techniczne

Silnik elektryczny

Zasilanie
3-fazowe
Napięcie
400 V
Częstotliwość
50 Hz
Moc silnika
5,5 kW
Stopień ochrony (IP)
IP54
Prąd silnika InM
12,2 A (połączenie w gwiazdę)
Obroty silnika
1500 obr/min

Pompa nurnikowa

Zakres ciśnienia roboczego
20–200 bar
Wydajność
15 dm³/min
Liczba nurników
3
Obroty pompy
1500 obr/min
Medium robocze
woda pitna, emulsje wodno-olejowe lub lekkie oleje mineralne
Pojemność zbiornika wyrównawczego
30 dm³
Maks. dopuszczalne ciśnienie ssawne
5 bar
Min/Max temp. medium
+3 – +25°C

Ogólne

Ciężar (z pustym zbiornikiem)
ok. 90 kg
Wymiary (dł. × szer. × wys.)
1190 × 840 × 540 mm
Poziom ciśnienia akustycznego LpA
poniżej 65 dB(A)

Budowa urządzenia

  1. Pompa nurnikowa 3-tłokowa

    Zakres roboczy 20–200 bar i wydajność 15 dm³/min zapewniają płynne, kontrolowane dobijanie ciśnienia próbnego bez skokowych obciążeń badanego obiektu.

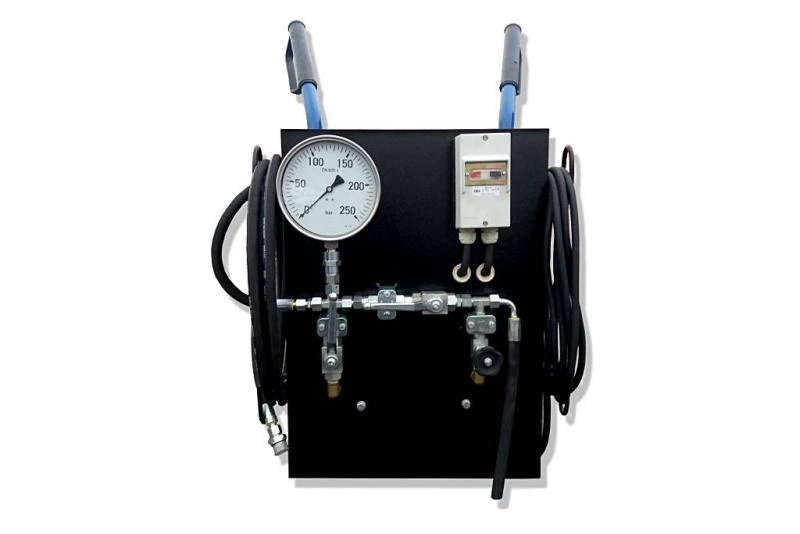

  2. Zespół zaworowy z manometrem precyzyjnym

    Pozwala dokładnie odczytać i utrzymać zadane ciśnienie przez cały czas trwania próby hydrostatycznej, w tym podczas obserwacji szczelności.

  3. Zawór drenażowy na głowicy pompy

    Umożliwia kontrolowaną dekompresję układu po zakończeniu obserwacji ciśnienia, zanim medium testowe zostanie odprowadzone z badanego obiektu.

  4. Silnik elektryczny 5,5 kW z wyłącznikiem załącz/wyłącz

    Napęd 3-fazowy 400V, IP54, z prostym sterowaniem przyciskowym — obsługa nie wymaga specjalistycznego przeszkolenia operatora.

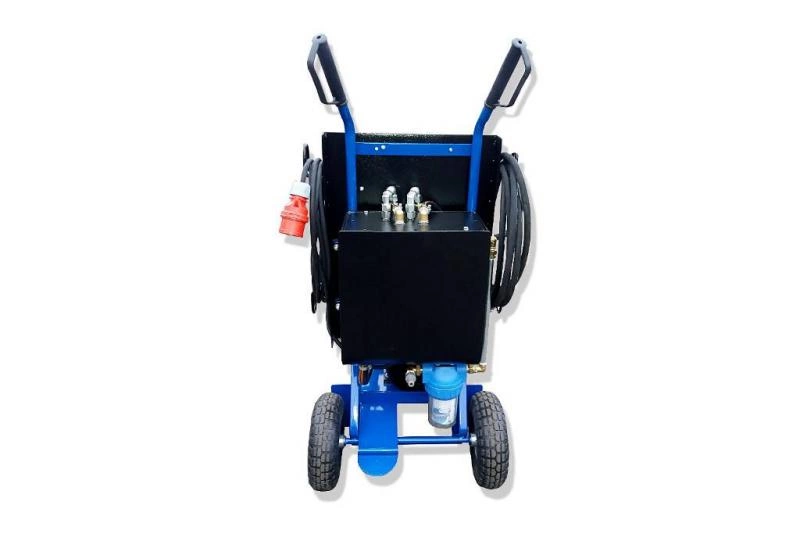

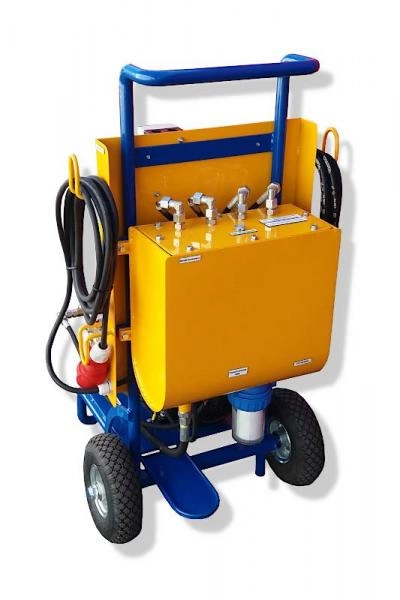

  5. Zbiornik buforowy 30 dm³

    Zawór pływakowy i przelewy hydrauliczne utrzymują stały poziom medium zasilającego pompę, eliminując przerwy w dostawie cieczy podczas długich prób.

  6. Filtr dokładny 50 µm na zasilaniu

    Zatrzymuje zanieczyszczenia medium roboczego przed wejściem do pompy i armatury — chroni dokładność pomiaru ciśnienia próbnego.

  7. Przewody ciśnieniowy i ssawny (po 5 m)

    Łączą zespół z badanym obiektem i źródłem medium, dając swobodę ustawienia wózka poza bezpośrednim otoczeniem próby.

  8. Przewód zasilający 3-fazowy z wtyczką 16A (5 m)

    Umożliwia podłączenie do instalacji elektrycznej placu budowy lub zakładu bez dodatkowego osprzętu.

  9. Wózek nośny na kołach

    Pozwala przemieszczać zestaw między kolejnymi punktami prób hydrostatycznych bez potrzeby użycia dźwigu czy wózka widłowego.
