Zespół Pompowy Testowy ZPT-E, wykonanie niestandardowe

Elektryczny zespół pompowy 3-nurnikowy, konfigurowany w zakresie 150/200/350/500 bar, silnik 7,5–15 kW.

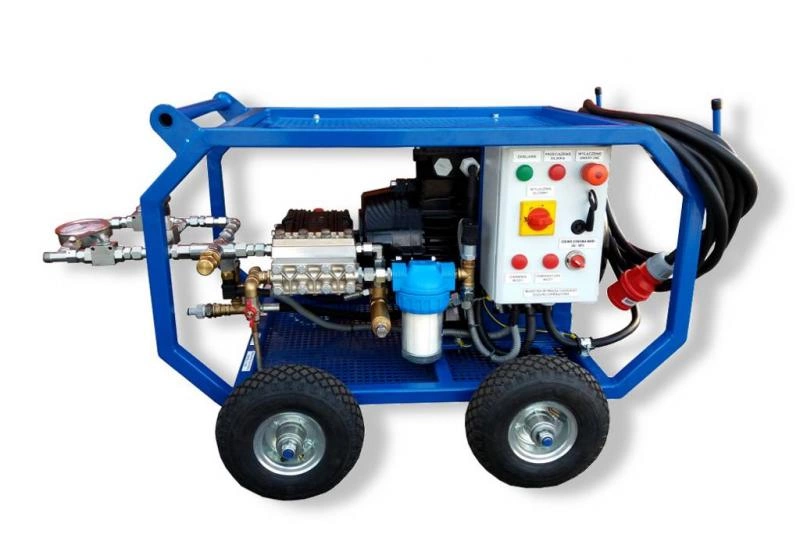

Zespół Pompowy Testowy ZPT-E, wykonanie niestandardowe, widok z przodu z panelem sterowania
150–500 bar / na zamówienie
Zespoły pompowe

Zespół Pompowy Testowy ZPT-E w wykonaniu niestandardowym to elektryczne urządzenie do prób ciśnieniowych zamkniętych układów (zaślepionych rurociągów, zbiorników i podobnych obiektów) wodą o parametrach wody pitnej, lekkimi olejami mineralnymi (np. HLP 5) lub niskoprocentowymi emulsjami olejowo-wodnymi typu HFA/HFAE o niskiej lepkości kinematycznej (1–5 cSt).

Sercem układu jest pompa 3-nurnikowa napędzana silnikiem elektrycznym 7,5–15 kW (400V, 3-fazowy, IP54, 1500 obr/min), dobierana pod docelowe ciśnienie próby: 150, 200, 350 lub 500 bar; wydajność zależy od wybranego typu pompy. Zespół zaworowy z precyzyjnym manometrem pozwala dokładnie odczytać i utrzymać ciśnienie próbne, a filtr dokładny 50 µm na zasilaniu chroni układ przed zanieczyszczeniami medium.

Ważne informacje

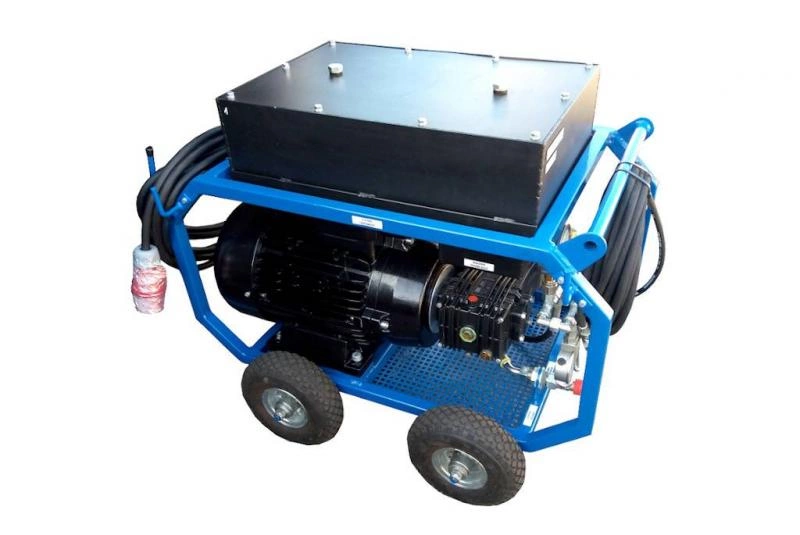

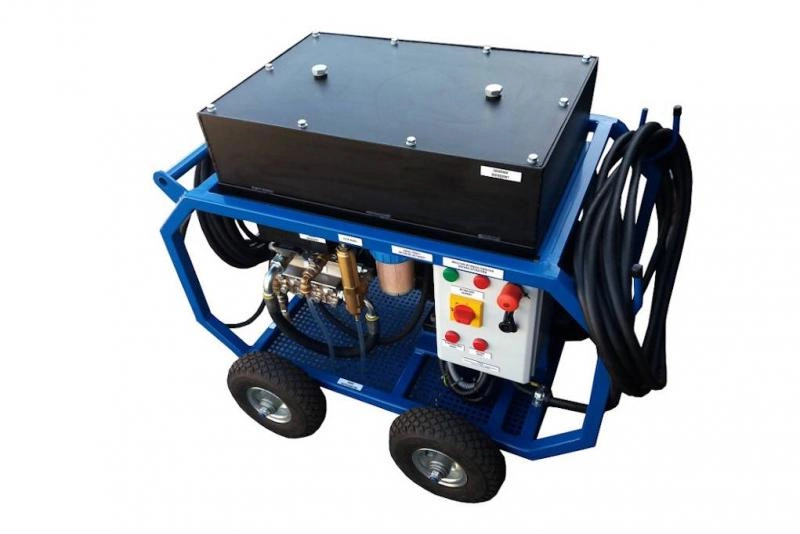

  • W zależności od potrzeb urządzenie może zostać wykonane ze zintegrowanym zbiornikiem medium.
  • Maszyna dostarczana kompletnie zmontowana i gotowa do pracy.
  • Urządzenie przeznaczone do pracy dorywczej, nie ciągłej.

Parametry techniczne

Silnik elektryczny

Zasilanie
3-fazowe
Napięcie
400 V
Częstotliwość
50 Hz
Moc silnika
7,5–15 kW
Stopień ochrony (IP)
IP54
Prąd silnika InM
15–30 A
Obroty silnika
1500 obr/min

Pompa nurnikowa

Zakres ciśnienia roboczego max
150 / 200 / 350 / 500* bar
Wydajność
zależna od wybranego typu pompy
Liczba nurników
3
Obroty pompy
1500 obr/min
Medium robocze
woda pitna, lekkie oleje mineralne lub emulsje HFA/HFAE (1–5 cSt)
Min/Max temp. medium
+3 – +25°C

Budowa urządzenia

  1. Pompa nurnikowa 3-tłokowa z zaworami na głowicy

    Dobierana pod docelowe ciśnienie próby (150, 200, 350 lub 500 bar), co decyduje o zakresie ciśnienia roboczego i wydajności całego zespołu.

  2. Zawór drenażowy na głowicy pompy

    Umożliwia kontrolowaną dekompresję układu po zakończeniu obserwacji ciśnienia, zanim medium testowe zostanie odprowadzone z badanego obiektu.

  3. Zespół zaworowy z manometrem precyzyjnym

    Pozwala dokładnie odczytać i utrzymać zadane ciśnienie przez cały czas trwania próby hydrostatycznej, w tym podczas obserwacji szczelności.

  4. Silnik elektryczny 7,5–15 kW z wyłącznikiem załącz/wyłącz

    Napęd 3-fazowy 400V, IP54, dobierany mocą do wybranego wariantu ciśnieniowego; proste sterowanie przyciskowe nie wymaga specjalistycznego przeszkolenia operatora.

  5. Filtr dokładny 50 µm na zasilaniu

    Zatrzymuje zanieczyszczenia medium roboczego przed wejściem do pompy i armatury, chroniąc dokładność pomiaru ciśnienia próbnego.

  6. Przewody hydrauliczne wysokociśnieniowe

    Łączą zespół z badanym obiektem i źródłem medium, dając swobodę ustawienia wózka poza bezpośrednim otoczeniem próby.

  7. Przewód zasilający 3-fazowy z wtyczką 16A lub 32A (5 m)

    W zależności od mocy silnika wtyczka może być 16 lub 32 A, przy napięciu 3-fazowym 400 V. Umożliwia podłączenie do instalacji elektrycznej placu budowy lub zakładu bez dodatkowego osprzętu.

  8. Wózek nośny na kołach

    Pozwala przemieszczać zestaw między kolejnymi punktami prób hydrostatycznych bez potrzeby użycia dźwigu czy wózka widłowego.
